ルネサスエレクトロニクスBLE製品 DA14531MOD (2) SPS UART ボーレートを変更してみました

ライター：Wakwan Lau
ワイヤレス

冒頭

本記事では、ルネサス製品であるDA14531MODを搭載したボード「BLE TINY Click」（MIKROE社）を使用し、ルネサスのBLEソリューションであるSerial Port Service（SPS）の動作確認についてご紹介します。「ルネサスエレクトロニクスBLE製品 DA14531MOD (1) SPSサンプルコードを動かしてみました」に引き続き、本記事ではUARTのボーレートの変更手法をご紹介します。

事前準備

「ルネサスエレクトロニクスBLE製品 DA14531MOD (1) SPSサンプルコードを動かしてみました」の内容をご確認ください。

UARTのボーレートの変更方法

フォルダ「user_config」内の「user_periph_setup.h」を開きます。73行目を以下のように変更し、保存します。
変更前：#define BAUDRATE_CONFIG 8
変更後：#define BAUDRATE_CONFIG 5
※これはボーレートを921600から115200に変更した設定です。

「ルネサスエレクトロニクスBLE製品 DA14531MOD (1) SPSサンプルコードを動かしてみました。」の手順に従ってファームウェアをビルドし、書き込みます。

PCでTera Termを2つ起動し、該当するポートに接続してください。ターミナルの設定は下記の通りです。

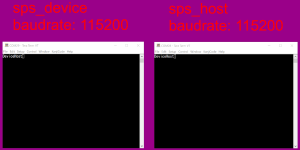

下記の動画の通り、両デバイスともUART baudrate = 115200で動作確認ができました。

独自UARTのボーレートの変更方法
続きまして、デフォルトのコードで用意されていない独自のボーレートの設定方法をご紹介します。最初にボーレートの計算が必要です。
DA14531 DatasheetのP.108に記載されている通り、ボーレートの計算式は以下の通りです。
Divisorを正しく設定することで、ボーレートを設定できます。

Divisorは、DLH、DLL、DLFの3つのレジスタで構成されています。
例としてボーレートを50000に設定してみます。

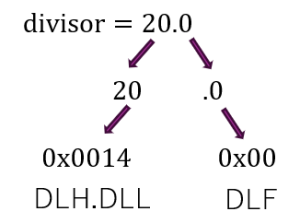

Serial clock frequencyが16MHzの場合、計算は以下のようになります。
フォルダ「sps_driver_api」の「uart.h」ファイルを開き、251行目を以下のように変更し、保存します。
ビルドし、BLE TINY Click (device) に書き込みます。

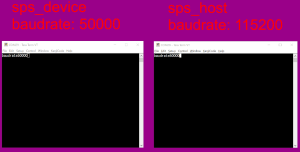

Tera Termでボーレート50000で正常に動作することを確認しました。
