【ルネサスマイコン】周辺I/O定義ファイル”iodefine.h”を徹底解説
- ライター：nozaki-t
- マイコン
はじめに
組み込みCを始めたばかりの頃、
「PORT1.PDR.BIT.B5 = 1; って何者？」
「なんで構造体の中に BYTE と BIT が同居してるの？」
を、コード例を交えて解説します。
1. iodefine.h とは？（一言で言うと）
"iodefine.h"は、「マイコンのレジスタを、C言語で安全かつ分かりやすく操作するための橋渡し役」となる定義ファイルです。
2. iodefine.h の全体構造（俯瞰）
周辺モジュール（PORT1）
└─ 構造体 st_port1
├─ PDR : データレジスタ
│ ├─ BYTE（8bitアクセス）
│ └─ BIT （1bitアクセス）
├─ PODR : 出力データレジスタ
│ ├─ BYTE
│ └─ BIT
└─ ・・・
3. レジスタ定義の正体（iodefine.h 内）
PDR（ポート入力レジスタ）の例：
実際に定義ファイルを見てみると、このようにstruct/unionが組み合わさった構造をしています。
ここで”union”が使われている理由は、同じレジスタに対して、
– BYTE（8bit）単位
– BIT（1bit）単位
どちらからもアクセスできるようにするためです。
4. モジュール名と実アドレスの対応
“iodefine.h”には、レジスタ定義の構造体とあわせて、以下のようなマクロ定義も書かれています。
#define PORT1 (*(volatile struct st_port1 __evenaccess *)0xFFC80001)
| 要素 | 意味 |
|---|---|
PORT1 |
周辺モジュール名 |
volatile |
最適化による事故を防ぐ安全装置 |
0xFFC80001 |
実際のレジスタ先頭アドレス(絶対アドレス) |
このマクロ定義も、周辺モジュール単位で用意されています。
これにより、ソフトでは周辺モジュールのあるアドレスを意識せず、レジスタにアクセスできるようになっています。
また、”volatile”の有無で何が変わるのかですが、”volatile”が付いていないと、コンパイラ最適化により、
– レジスタを読んでいない
– 書き込みが省略される
といった不具合が発生する可能性があります。
5. アクセス方法の書き分け
ビット単位で操作する場合
書式：<モジュール名> . <レジスタ名> . BIT . <ビット名>
PORT1.PODR.BIT.B5 = 1; // P15をHigh
PORT1.PDR .BIT.B5 = 1; // P15を出力設定
バイト単位で操作する場合
書式：<モジュール名> . <レジスタ名> . <アクセスサイズ>
PORT1.PODR.BYTE = 0x20; // B5 = 1 (P15をHigh)
PORT1.PDR.BYTE = 0x20; // B5 = 1 (P15を出力設定)
※B5以外には0を設定することになるので注意
✅ 処理速度・一括操作重視

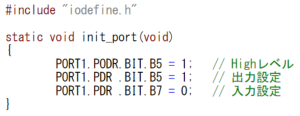

6. 実際の使用例
✅ レジスタにアクセスする場合、必ず”iodefine.h”をインクルードして下さい。(※未インクルード時はコンパイルエラーになります。)
まとめ
本記事では、”iodefine.h“について解説しました。
- “
iodefine.h“は、マイコンのレジスタをC言語から安全かつ分かりやすく操作するための定義ファイルであること - 構造体（
struct）と共用体（union）を用いることで、
同一レジスタに対して BYTE（8bit）/ BIT（1bit）の両方でアクセスできる仕組みになっていること volatileは、レジスタを正しく扱うために必須であること- BITアクセスとBYTEアクセスは、用途（可読性重視か、速度・一括操作重視か）によって使い分けるべきであること
PORT1.PDR.BIT.B5 = 1; のような記述は、単なる「おまじない」ではなく、ハードウェア構造をC言語で表現した結果です。
iodefine.h の中身と考え方を理解しておくことで、
- レジスタ操作への苦手意識が減る
- データシートとコードの対応関係が見えやすくなる
- 将来的にドライバ層のコードも読み書きしやすくなる
といったメリットがあります。
ぜひ今後は、「とりあえず書く」から一歩進んで、「なぜこの書き方になるのか」を意識しながらレジスタ操作を行ってみてください。
