【ルネサス社】FGICで何ができるようになるのか　　　　　　　　　　― 電池を“使える情報”として扱うためのIC ―

はじめに

―――――――――――――――――――――――――――――――――――――――――――――――――
本記事を読むことで、次のことが分かります。
・FGIC（Fuel Gauge IC）は従来の電池保護ICと何が違うのか
・電池残量や残り時間が「なぜ」分かるようになるのか
・FGICの情報を使うと、製品の振る舞いをどう設計できるのか
―――――――――――――――――――――――――――――――――――――――――――――――――

バッテリーを使用する機器では、
「どれくらい残っているのか」「あとどれくらい使えるのか」といった
電池の状態把握が製品価値に直結します。

FGIC（Fuel Gauge IC）は、単に電池電圧を監視するICではなく、
電池の状態を“情報”としてシステムに提供するためのICです。
FGICはBMSの中核となる「状態把握エンジン」であり、
BMSはFGICの情報を活用して製品全体を安全かつ賢く動かす仕組み、と考えると理解しやすくなります。

本記事では、
FGICが持つ特徴的な機能を
「それによって何ができるようになるのか」
という視点で整理します。

※補足
―FGIC（Fuel Gauge IC）―
電池の残量・劣化・使用可能時間などを推定し、数値として出力する中核IC

―BMS（Battery Management System）―
FGICが出力する情報を使って、保護・制御・通信などを行うシステム全体を指す

図１. FGICによる電池状態情報

電池管理ICは「保護できれば十分」ではないのか？



バッテリーを使った製品の設計において、
次のような疑問を持ったことはないでしょうか。

「電池管理ICは、過充電や過放電を防ぐ“保護”ができれば十分なのでは？」
「そこまで高度なICを使う必要があるのだろうか？」

従来の電池管理では、安全に使える範囲を守ることが最優先でした。

• 電圧が上がりすぎたら止める
• 電圧が下がりすぎたら止める
• 温度が異常なら止める

これにより、バッテリーを壊さずに使うことはできます。

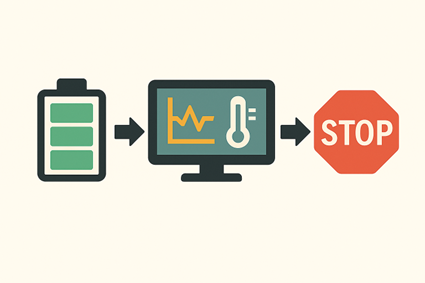

図２.従来の電池保護ICの役割

「守る」だけでは残る課題

一方で、
保護中心の電池管理では次のような課題が残ります。

• まだ使えそうなのに突然止まる
• 残量表示が信用しづらい
• ユーザーが次に何をすればよいか分からない

つまり、安全ではあるが、使いにくい 状態です。

近年のバッテリー搭載機器では、単に壊れなければよい、という考え方から、

• どれだけ使い切れるか
• どれだけ予測できるか
• どれだけ安心して使えるか

といった 使い勝手や体験 が重視されるようになっています。

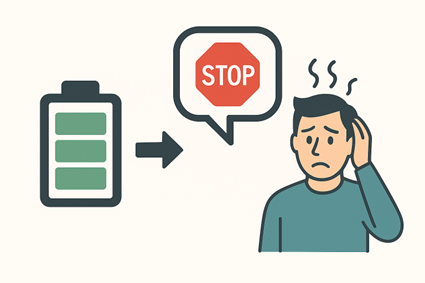

図３.保護中心の電池管理で生じる課題

電池を「情報」として扱うという考え方

ここで重要になるのが、
電池の状態をどこまで把握できているか です。

電圧が分かることと、電池の状態が分かることは同じではありません。

• 同じ電圧でも使える量は異なる
• 使用条件や温度で挙動が変わる
• 劣化した電池は見かけの電圧が保たれることもある

このため、
電圧監視だけでは 「今どれくらい使えるのか」を判断することは困難です。

FGICは、
電池を単なる電源ではなく
状態を把握すべき“情報源”として扱うためのICです。

図４. 電池を“電源”ではなく“情報源”として扱うFGICの考え方

FGICを使うと、何ができるようになるのか

◆残量が「数値」で分かる

FGICを使うことで、バッテリーの残量を数値として扱えるようになります。

これは、クーロン積算やOCV特性、温度補正モデルなどを組み合わせることで、
単純な電圧監視では不可能な残量推定を行っています。

• 残量を○％で表示できる
• バッテリーの減り方が安定する
• 残量が急激に変化する違和感を減らせる

製品側は、
「残量が一定以下になったら制御を切り替える」といった 明確な判断基準 を持てます。

「FGICの推定方式を詳しく知りたい方はこちら」
リンク：リチウムイオンバッテリー（Li-ionバッテリー）の残量予測方法の基礎知識 – 半導体事業 – マクニカ

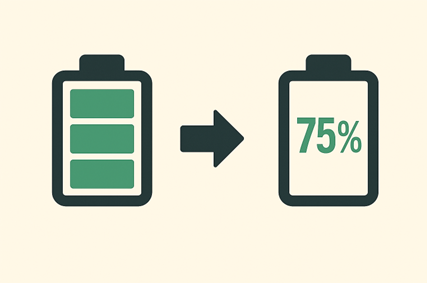

図５.バッテリー残量を数値化するFGICの情報出力



◆「あとどれくらい使えるか」を時間で把握できる

FGICは、残量だけでなく 残り使用時間の目安 を提供できます。

• あと○分使えるかが分かる
• 作業を続けるか止めるか判断できる
• 充電のタイミングを考えやすくなる

残量％よりも　「あと1時間使える」という情報の方が、ユーザーにとっては直感的です。

◆バッテリーの劣化状態が分かる

FGICでは、今の残量だけでなく バッテリーの劣化状態 も把握できます。

• 電池がどれくらい元気か
• 交換の目安
• 劣化に応じた使い方

劣化状態が分かることで、「まだ使えるのか／交換すべきか」を 感覚ではなく、状態に基づいて判断できるようになります。

◆状態に応じて、動作の仕方を変えられる

FGICの情報を使うことで、製品の振る舞いを 段階的に制御 できます。

• 残量が十分 → 通常動作
• 少なくなってきた → 出力を抑える
• さらに減った → 機能を制限
• 限界 → 安全に停止

突然電源が落ちるのではなく、「そろそろ終わり」を予測できる挙動 を実現できます。

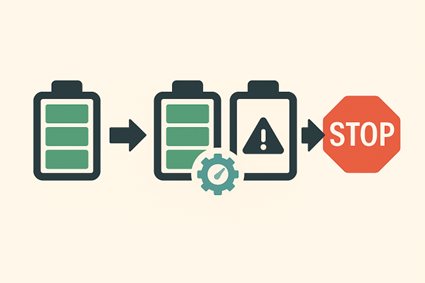

図６.電池状態に応じた製品動作制御



FGICの効果が分かりやすい製品とは

◆使用時間が重要な製品

例：ポータブル電源、業務用機器
ポータブル電源や業務用機器など、使用時間そのものが価値になる製品では、

• あとどれくらい使えるか
• 作業を最後まで続けられるか

を事前に判断できることが重要です。
FGICによって、「使える／使えない」を予測できる製品になります。

◆突然止まってほしくない製品

例：掃除機、ロボット、電動工具
掃除機やロボット、電動工具など、
動作中に電源が落ちると困る製品では、

• 徐々に出力を下げる
• 注意を促しながら動作を続ける
• 最後は安全に停止する

といった 自然な止まり方 が求められます。
FGICは、こうした振る舞いを設計するための情報を提供します。

◆分かりやすい表示が求められる製品

例：電動工具、ハンディ端末
ユーザーが電池状態を見て判断する製品では、

• 今どういう状態なのか
• 次に何をすればよいのか

が直感的に分かることが重要です。
FGICを使うことで、行動につながる表示 を実現しやすくなります。
FGICは、セル数や用途に応じて適した製品を選ぶことが重要です。

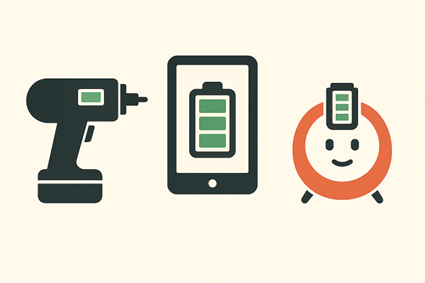

図７. FGIC使用例のイメージ

ルネサス社のFGICラインアップ

例えばルネサス社では、
2～4セル向けの RAJ240055、
3～10セル向けの RAJ240100 などのFGICが用意されており、
ここまでに挙げたような製品に幅広く対応できます。

その他製品および、詳細な機能や評価方法については、
別記事で紹介していますので、用途に応じて参照してください。

「FGICのラインナップはこちら」
リンク先：https://www.macnica.co.jp/business/semiconductor/manufacturers/renesas/products/145234/

「RAJ240100を使った評価例はこちら」
リンク先：ルネサス社FGIC”RAJ240100″の動作確認をしてみた – 半導体事業 – マクニカ
リンク先：https://emb.macnica.co.jp/articles/23398/

「BMSとしてまとめて導入したい方はこちら」
リンク先：https://emb.macnica.co.jp/articles/24108/

まとめ

FGICは、電池を単に守るためのICではありません。

• 残量が分かる
• 残り時間が分かる
• 劣化状態が分かる
• 状態に応じた制御ができる

こうした情報を通じて、電池を「判断できる存在」へと変えるICです。

バッテリーを使った製品において、
FGICは使い切るため、安心して使うための土台となるICと言えるでしょう。
FGICは、電池を使った製品で
・残量表示に不満がある
・突然止まる挙動を改善したい
・BMSを導入したいが難しそうと感じている
といった課題を持つ設計者にとって、有効な選択肢となります。
